ГИИ- 1.15 СИБИРЯЧКА

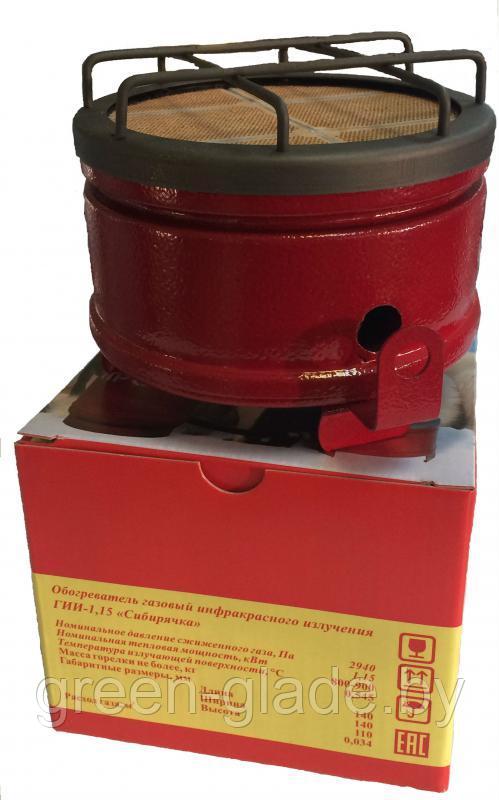

Горелка газовая «Сибирячка»
Горелка газовая инфракрасного излучения ГИИ - «Сибирячка» (далее – горелка) применяется в промышленных, коммунальных и сельскохозяйственных помещениях с естественной вентиляцией, на открытом воздухе. Горелка работает на сжиженной пропан-бутановой смеси.
Горелка предназначена для:
-
отопления производственных, коммунальных, сельскохозяйственных помещений с естественной вентиляцией;
-
подогрева картера двигателя автомобиля в зимних условиях.
-
обогрева фермерских хозяйственных построек.
-
обогрева производственных участков предприятий.
-
обогрева гаражей, ремонтных мастерских и складских помещений.
-
обогрева теплиц, и т.д.
Устройство и принцип работы:
Горелка состоит из следующих основных деталей (рис.1):
1- штуцер; 2- форсунка; 3- фланец; 4- смеситель; 5- рамка; 6- панель излучателя; 7- саморез; 8- фильтр; 9- стопорный винт; 10- корпус; |
Подводимый к штуцеру газ через фильтр поз.1 и форсунку поз.2 поступает в газовоздушную камеру смесителя I, втягивая при этом необходимое количество воздуха. В трубе смесителя происходит перемешивание газа с воздухом с последующей подачей в распределительную камеру II. Газовоздушная смесь из распределительной камеры поступает в отверстия керамических плиток излучателя для прогрева смеси, которая сгорает на наружной поверхности излучателя. Поверхность излучателя через 2-3 мин. после розжига горелки нагревается, и керамическая плитка становится источником теплового излучения.
Подготовка и порядок работы
Перед началом работы необходимо:
-
соединить резино - тканевый рукав с регулятором давления и штуцером (поз.1), закрепить хомутами;
-
вставить штуцер (поз.1) во фланец (поз.3) и закрепить стопорным винтом;
-
подключить горелку к баллону через регулятор давления;
-
проветрить помещение в котором установлена горелка.
Розжиг подготовленной к работе горелки производить в следующей последовательности:
-
поднести источник огня к защитной сетке.
-
запорное устройство привести в открытое положение.
-
при появлении голубого пламени на поверхности защитной сетки убрать источник огня.
Через 2-3 мин. горелка должна работать без проскоков пламени на форсунке и видимых языков пламени на излучающей поверхности.
Выключение горелки производится прекращением подачи газа.
«Сибирячка» - 1,15 кВт
Техническое обслуживание
Перед включением горелки проверить состояние газопроводов и их соединения.
Горелку следует содержать в чистоте, не допуская загрязнения излучающей поверхности, оберегать от ударов, повреждений и влаги.
Запрещается подключать горелку к газовой системе с номинальным давлением выше 2940 Па.
Характерные неисправности и методы их устранения
№ п/п |
Наименование неисправностей |
Вероятная причина |
Методы устранения |
1 |
Проскок пламени над поверхностью излучателя |
Давление газа выше допустимого. Повреждение в керамическом излучателе, трещины |
Отрегулировать давление газа в системе. Заменить керамический излучатель |
2 |
Трещины в керамическом излучателе |
Давление газа выше допустимого. |
Отрегулировать давление газа в системе. Заменить Керамический излучатель |
3 |
На поверхности сетки языки пламени |
Неисправность редуктора |
Заменить редуктор |
4 |
Газ не поступает в горелку |
Засорились форсунка или фильтр |
Прочистить, продуть воздухом форсунку, фильтр |
5 |
Горелка не горит |
Израсходован запас газа в баллоне |
Заменить баллон |
6 |
Запах газа |
Негерметичная сборка. Неисправно запорное устройство |
Подтянуть хомут. Заменить баллон |
Указание мер безопасности
Общие требования безопасности к горелкам по ПБ 12-529-03 «Правила безопасности в газовом хозяйстве»:
Запрещается:
-
работа горелки с поврежденными керамическими излучателями.
-
пользоваться горелкой в непосредственной близости от легковоспламеняющихся и взрывоопасных веществ (выдерживать расстояние не менее 1,5 м).
-
эксплуатировать горелку в жилых помещениях;
-
использовать для приготовления пищи.
-
запрещается включать горелку при обнаружении запаха газа в помещении.
-
запрещается эксплуатация горелки излучающей поверхностью вниз. Рабочее положение горелки – излучающей поверхностью вверх.
-
подогревать картер двигателя более 10 минут
-
оставлять горелку, работающую без присмотра.
-
касаться горелки после прекращения работы , не ранее чем через 2 часа.
-
пользоваться горелкой детям и лицам, не знакомым с «Руководством по эксплуатации».
- Газовый баллон должен располагаться на расстоянии не менее 0,5 м от горелки и быть защищенным от прямых солнечных лучей.
- Горелка должна устанавливаться на несгораемых конструкциях.
- Разбирать и ремонтировать горелку только в специализированном предприятии.
- Во время эксплуатации на открытом воздухе горелка должна быть защищена от атмосферных осадков.
- Вследствие нарушения нормальной работы горелки в помещении возможно скопление опасной для жизни человека окиси углерода (угарного газа).
Первыми признаками отравления окисью углерода являются тяжесть в голове, сильное сердцебиение, шум в ушах, головокружение, общая слабость. Сильное отравление сопровождается тошнотой, рвотой, одышкой, потерей способности двигаться. При отравлении окисью углерода необходимо вывести пострадавшего на свежий воздух и освободить грудь от стесняющей одежды, дать понюхать нашатырный спирт, уложить, тепло укрыть, не давать уснуть, вызвать врача в случае отсутствия у пострадавшего дыхания.
Газовая горелка, отмеченная штампом контролера соответствует всем требованиям безопасности, и признана годной к эксплуатации.
Гарантия изготовителя
-
Изготовитель гарантирует безотказную работу горелки при соблюдении условий эксплуатации и хранения в течении 12 месяцев со дня продажи
-
При покупке горелки покупатель должен: получить руководство по эксплуатации с отметкой торгующей организации даты продажи; проверить комплектность; обследовать горелку на возможные механические повреждения.
-
Срок службы горелок до списания - не менее 5 лет.
В течении гарантийного срока все неисправности горелки, возникшие не по вине покупателя, устраняются изготовителем.
Горелка инфракрасного излучения предназначена для работы на сниженном и природном газе для обогрева рабочих мест в производственных помещениях и на открытых площадках строек, складов, террас и т.п., общественных помещениях с временным пребыванием людей.
Основные | |
---|---|
Страна производитель | Россия |
Тип источника энергии | Газовый |
